安徽天康德尔塔巴流量计选型号报价格及产品详细内容由德尔塔巴流量计厂家安徽天康集团股份整理，德尔塔巴流量计属于天康流量计分类产品，如果您还有其他关于德尔塔巴流量计型号选择报价格等问题，欢迎垂询我司德尔塔巴流量计生产厂家。

一、天康德尔塔巴流量计产品介绍：

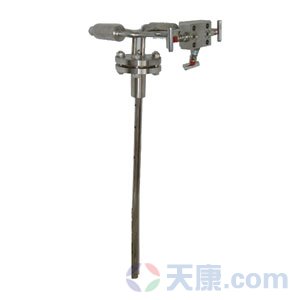

德尔塔巴流量计是一种插入式流量测量仪 将a 德尔塔巴传感器插入管道。当流体流过传感器时，将在前部沿上游方向产生高压分配区域，在后部产生低压分配区域。 德尔塔巴流量计压力由直径约20毫米的探头(或多个探头)承受，探头前后有两排8毫米的压力孔分布不均匀。 通过两排孔，在孔中对管道从上到下(从左到右)的差压力(/流速)进行平均(因为管道两侧的流速较慢，中间的流速较快)，形成压差，然后可以计算质量流速或体积流速。 CK-DTB系列德尔塔巴流量计是采用差压式工作原理和插件安装方法设计的流量传感器 它的工作原理是，这是一种特殊的节流装置，它的输出是压差 传感器由探头(或探头)加压，探头前后有两排不均匀分布的引压孔(取压管直径约为φ 20，取压孔直径为φ 8)。 压差是通过对从上到下(从左到右)穿过两排压力引入孔的管道的不同压力(流速)求平均值而形成的，然后可以计算质量流速或体积流速。 流量探头由316升制成，与工艺管道有多分钟的连接。对于粉尘物质密度高的介质，可使用在线吹扫装置，以确保在各种工作条件下的灵活应用 天康德尔塔巴流量计管道功率损耗小
正常匀速管流传感器损耗远小于孔板，仅为孔板的5-10%；另一方面，由于压力损失小，压差(高压和低压之间的压差)将很小，因此增加了选择压差变送器的要求并增加了成本。否则，变送器的输出精度将会降低，因为无法实现满量程。 因此，好的探头必须同时考虑压力损失和压差。 KETTB德尔塔巴flow传感器的特殊几何表面设计充分考虑了这一因素。横截面本身是对称的。曲面分为三个部分，正面部分为光滑截面，使探头与介质平滑接触。第二部分是加速部分，它将介质的速度平均加速三倍，并通过增加与介质的接触表面来增加迎面部分的压力。第三部分是高低压边界峰值，电阻突然消失，在探头后面形成低压区。实际的彩色速度谱能充分反映介质速度的变化。 因此，KETTB德尔塔巴探头的设计满足了压力损失小、压差大的要求。 德尔塔巴流量计高测量精度
经过第三方测试，根据较新数据显示，即使在相对较短的直管截面下，精度也可以达到1% 精度为1%的直管段比普通产品短得多。 重复性为0.1% 正常测量精度；能源管理准确度为0.2%、0.5%；0.1%，由于探头压力损失小，磨损小，只要按照计算技术要求正确安装，高精度可长期保持。 天康德尔塔巴流量计低运行成本
由于压力损失小，管道中的功率损失小。一般来说，KETB德尔塔巴传感器的运营成本仅为孔板的十分之一 天康德尔塔巴流量计安装工作量小
因为传感器是一种插件式工作模式，具有安装简单方便的特点。 对于大多数常规尺寸，管道上只开一个小孔。 孔直径为35毫米的KETTB de Taba流量计，然后将探头安装基座焊接到管道上并拧紧传感器以基本完成现场安装，安装工作量为15%孔板 根据多年的安装经验，开孔需要5分钟，焊接探针套筒需要5分钟，插入固定探针需要2分钟，安装三个阀组需要2分钟，安装压差变送器需要3分钟，连接导线需要2分钟。整个过程只需要大约19分钟(一体化) 一体化或分体式安装可自由选择:KETB德尔塔巴探头为全感应一体化探头。无论被测介质是气体、液体还是高温过热蒸汽，差压探头温度和压力测量和差压变送器都可以安装在一个探头上。探头与差压变送器之间有10多种连接方式，包括过热蒸汽专用冷凝器、直接连接高压法兰变送器、简单的R1/2”外螺纹，为分体/一体化安装提供各种连接，可满足各种要求。 对于过热蒸汽，大多数产品需要单独安装，并且必须配备冷凝器和其他附件 而KETTB de Taba流量计则配有冷凝器、截止阀或球阀，安全可靠、简单可行，是一款真正的一体化高性能探头。 天康德尔塔巴流量计大孔不易堵塞
对于烟气测量或含颗粒的气/液测量，堵塞是大多数用户关心的问题 肯纳公司保证，如果介质中的灰尘不超过130毫克/立方米，KETB德尔塔巴探头无需维护和吹扫 从流体力学的角度来看，流体中任何形状的楔形物在前端都会有流体积聚，在楔形物之后，流体积聚会增加压力和减少压力。无论高压和低压有多高，运动中的灰尘都可能进入楔形物的孔中。 当流体静止时，由于布朗运动，灰尘将进入楔形物的孔中。 因此，问题不在于压力的高度或任何类型的截面，而在于如何让灰尘出来而不积聚。 毫无疑问，定期清洗是一种解决办法。 肯德尔公司对探针孔的分布和孔径做了大量的研究。大口径(8毫米)异物容易进出。上下孔靠近探头边缘(管道边缘)，异物不易积聚。 小孔无疑会使进出变得困难。然而，进入是绝对的，这只是时间问题。 其他产品的孔比KETB德尔塔巴流量计小得多 德尔塔巴流量计产品适用范围
1、 公称直径：25mm≤DN≤6000mm
2、 公称压力：PN≤25MPa
3、 介质温度：t≤650℃
4、 精度等级：0.5111级，1级，1.51111级
德尔塔巴流量计结构形式
JTDTB德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
德尔塔巴流量计理论基础
JTDTB德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。
因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是德尔塔巴流量计的显著优点。
德尔塔巴流量计的几种安装方式:

安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。
