安徽天康喇叭口雷达物位计，SKD56物位计选型号报价格及产品详细内容由喇叭口雷达物位计，SKD56物位计厂家安徽天康集团股份整理，喇叭口雷达物位计，SKD56物位计属于天康物位计分类产品，如果您还有其他关于喇叭口雷达物位计，SKD56物位计型号选择报价格等问题，欢迎垂询我司喇叭口雷达物位计，SKD56物位计生产厂家。

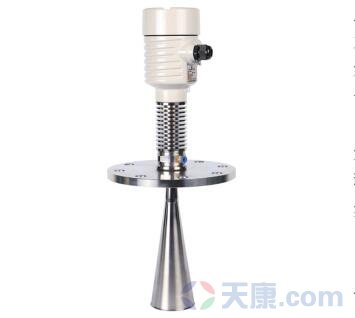

SKD56喇叭口雷达物位计

天康喇叭口雷达物位计适用于各种储存容器或过程计量环境，如原油、净油储罐、原煤和煤粉储罐、挥发性液体储罐、焦炭液位、泥浆储罐和固体颗粒。
HND803喇叭口雷达物位计适用于各种储存容器或工艺计量环境，液体、泥浆和固体如原油、清洁储油槽、原煤和煤粉储油槽、挥发性液体储油槽、焦炭液面、泥浆储油槽和固体颗粒。
测量范围:35m
过程连接:法兰
中等温度:-40-250℃
工艺压力:-1.0-40巴
重复性:3毫米
准确性:
频率范围:6.8千兆赫
防爆/防护等级:exial ct6/IP68
信号输出:4 ~ 20mA/HART(双线)
天康喇叭口雷达物位计导言
Skd56喇叭口雷达物位计测量较大距离为30米。天线进一步优化，新型型快速微处理器可执行更高速的信号分析处理，因此仪器可用于非常复杂的测量条件，如反应容器或固体料仓。
喇叭口雷达物位计原理
喇叭口雷达物位计天线发射窄微波脉冲，通过天线向下发射。微波在接触待测介质表面后被反射回来，并再次被天线系统接收，并被传输到电子电路部分，用于自动转换成电平信号。(因为微波传播非常快，电磁波到达目标并在反射后返回接收器所需的时间几乎是瞬间的。)
SKD56喇叭口雷达物位计参数
用途:液体和固体，具有耐温性、耐压性和轻微腐蚀性
测量范围:30m
工艺连接:螺纹、法兰
中等温度:-40 ~ 80℃；-40~130℃
-60 ~ 250℃；-60~1000℃
工艺压力:-0.1 ~ 4兆帕
精度:5毫米
频率范围:26GHz
防爆等级:exbibt4gb
防护等级:IP67
信号输出:4~20mA/HART (2线/4线)

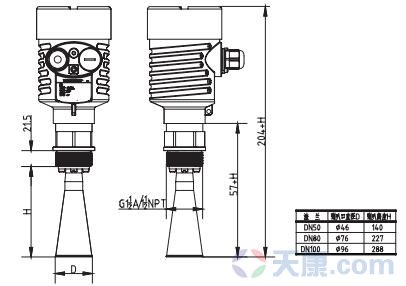

SKD56喇叭口雷达物位计外形尺寸图

天康喇叭口雷达物位计安装

天康喇叭口雷达物位计选型 单元

参数



防爆



P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)



过程连接/材料



B螺纹G1?A
C螺纹1?NPT
D法兰DN50/不锈钢304
E法兰DN80/不锈钢304
F法兰DN100/不锈钢304
Y特殊定制



天线形式/材料



B喇叭天线Φ46mm/不锈钢304
C喇叭天线Φ76mm/不锈钢304
D喇叭天线Φ96mm/不锈钢304
Y特殊定制



密封/过程温度



V普通密封/(-40~150)℃
K高温密封/(-40~250)℃
T高温密封/(-60~450)℃



电子单元



3 (4~20)mA/24V DC/HART两线制
4 (4~20)mA/220V AC四线制
5 RS485/Modbus/四线制



外壳/防护等级



L 铝/IP67
G 不锈钢304/IP67



电缆进线



M M20*1.5
N 1/2NPT



特殊约定



Y 特殊定制
