安徽天康装配热电偶选型号报价格及产品详细内容由装配热电偶厂家安徽天康集团股份整理，装配热电偶属于天康热电偶分类产品，如果您还有其他关于装配热电偶型号选择报价格等问题，欢迎垂询我司装配热电偶生产厂家。

安徽天康生产装配热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。

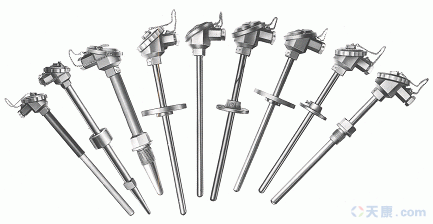

天康装配热电偶概述

天康装配式热电偶是传感器的计量单位温度，经常与显示仪表、记录仪器和电子调节器结合使用 基于回视效应，具有两种不同成分的导体两端被焊接形成回路。直接温度测量端称为测量端，终端称为参考端。 当测量端和参考端之间存在温差时，回路中将产生热电流。连接显示仪表，仪表将显示热电偶产生的热电流。连接显示仪表，仪表将显示温度由其产生的热电动势值热电偶 装配式热电偶具有装配简单且易于更换。压力弹簧式感温元件具有良好的抗振性、较大的测温范围、较高的机械强度和良好的耐压性。
热电偶的热电动力将随着测量端温度的增加而增加。热电动力的大小仅与热电偶导体材料和两端的温差有关，与热电模块的长度和直径无关 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子和热电极等基本结构组成，并配有各种安装固定装置。 常用热电偶可分为标准热电偶和非标准热电偶 所谓标准热电偶是指热电偶，有统一的标准分度表和匹配的显示仪表，国家标准规定了热电势和温度之间的关系 非标准化热电偶在范围或数量级上不如标准化热电偶好，一般没有统一的分度表，主要用于某些特殊场合的测量。 标准化热电偶自1988年1月1日起，所有热电偶和heat 电阻均按照国际电工委员会国际标准生产，七个标准化热电偶 s、b、e、k、r、j、t被指定为统一设计型热电偶，实际热电偶类别为:13 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子和热电极、补偿导体和几个主要固定装置组成 补偿导线是一种特殊导线，用于热电偶和辅助(基础)仪器之间的信号传输。它可以消除热电偶冷端温度变化引起的测量误差，并确保介质温度的精确测量 它们用于将热电偶与测量装置连接，以补偿热电偶连接处温度变化引起的误差。根据芯线合金丝的材料，补偿导体应分为两种类型，即延伸型和补偿型而绝缘涂层包括塑料、氟塑料、玻璃纤维和带金属屏蔽的电缆结构型式 热电偶补偿导线标准:GB/T4989-94 热电偶补偿导线
热电偶补偿电缆标准:Q/S 320831 ql07-96
天康装配热电偶技术指标
IEC584(相当于GB/T 16839)HGB/T 16839.1-1997热电偶第1部分分部表H 热电偶较小插入深度:不小于其保护套外径的8-10倍(特殊产品除外)
绝缘电阻:当环境空气温度为15-35℃时，相对湿度 绝缘电阻: 热电偶下绝缘电阻≥0.5兆欧(电压100伏)
高温下高温 k72当相对温度为93℃时，其热电极(包括双分支式)与保护管和双分支热电极电阻之间的绝缘 铠装热电偶具有弯曲、电阻高压、热响应时间快、经久耐用等优点。铠装热电偶与装配式热电偶与温度 传感器，通常铠装热电偶和显示仪手表、录音机和电子调节器一起使用。同时，铠装热电偶也可用作装配式热电偶的温度传感元件 铠装热电偶可直接测量0℃至1100℃各种生产过程中液体、蒸汽、气体介质和固体表面的温度 铠装热电偶作品原理是将两个不同成分的导体的两端焊接成一个回路。直接测温端称为工作端，终端称为冷端，也称为基准端。 当工作端和参考端之间存在温差时，回路中将产生热电流。连接显示仪表，仪表上将显示热电偶产生的热电电动势的相应温度值 铠装热电偶的热电动力将随着测量端温度的增加而增加。热电动力仅与热电偶导体的材料和两端之间的温差有关，与热电模块的长度和直径无关。 天康装配热电偶结构原理
铠装热电偶结构原理结构由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管组成，并多次拉在一起。 铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成，配有各种安装和固定装置。 铠装热电偶分为绝缘式和接头外壳式

型号



分度号



允差等级



I级



II级



允差值



测温范围℃



允差值



测温范围℃



WRN



K



±1.5℃



-40~+375



±2.5℃



-40~+333



±0.004ItI



375~1000



±0.075ItI



333~1200



WRM



N



±1.5℃



-40~+375



±2.5℃



-40~+333



±0.004ItI



375~1000



±0.075ItI



333~1200



WRE



E



±1.5℃



-40~+375



±2.5℃



-40~+333



±0.004ItI



375~800



±0.075ItI



333~900



WRF



J



±1.5℃



-40~+375



±2.5℃



-40~+333



±0.004ItI



375~750



±0.075ItI



333~750



WRC



T



±0.5℃



-40~+125



±1.0℃



-40~+133



±0.004ItI



125~350



±0.075ItI



133~350

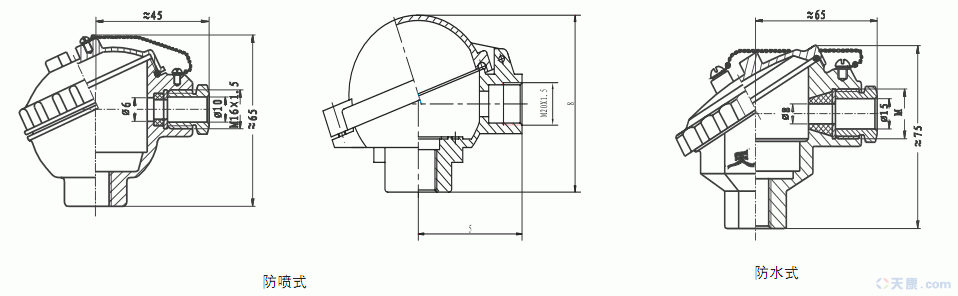

6、天康装配热电偶接线盒形式

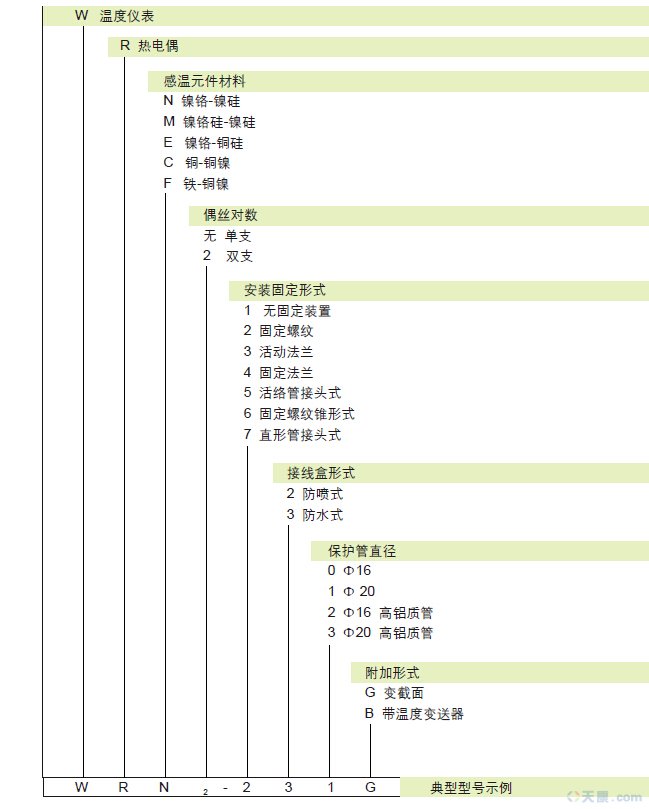

7、天康装配热电偶选型及规格

8、天康装配热电偶接线方式

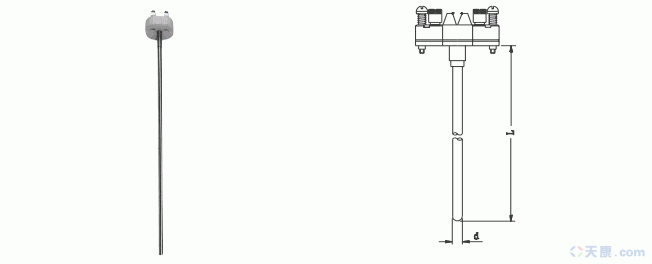

9、天康装配热电偶感温元件

名称



型号



分度号



测温范围℃



规格



d



L



镍铬硅-镍铬



WRM-101

WRM2-101



N



0~1000



φ3

φ4

φ5

φ6

φ8

φ10



310

360

410

460

510

560

660

910

1160



镍铬-镍硅



WRN-101

WRN2-101



K



0~1300



镍铬-铜镍



WRE-101

WRE2-101



E



0~800



铜-铜镍



WRC-101

WRC2-101



T



0~350



铁-铜镍



WRF-101
